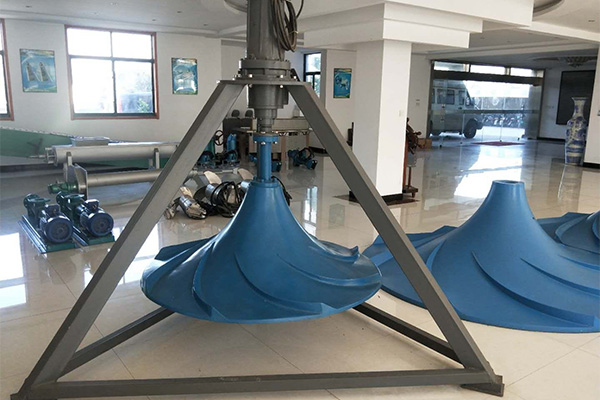

双曲面搅拌机

用途  ? ? QXB型潜水离心式曝气机用于各种污水处理工程中生化处理工艺的曝气池、曝气沉砂池、预曝气池、好氧硝化池，对污水污泥的混合液进行充氧及混合，以及对污水进行生化处理或养殖塘增氧。进气量10-32m3/h，增氧能力为0.37-24kgo2/h，电机功率为0.75-22kw。

工作原理  QXB型潜水离心式曝气机采用电机和叶轮直接传动，利用叶轮旋转所产生的离心力排开周围水形成低压区吸入水流同时，在叶轮进口处制造真空而吸入空气，在混气室中气与水充分混合形成均匀的气水混合液，在离心力作用下快速排出。 ???

由于水流喷射极强，造成有效的水流循环，使空气被剪切成大量的微小气泡。

提高了其表面积，且由于气泡上升缓慢使空气中大量的氧溶于水中，使得该机动力效率优于其它种类的曝气机。

 特点  1、***的混气室设计，吸入空气量多，微小气泡所占比率大，混合效果好，氧利用率高；  2、气水混合液以特殊的角度从混气室中排出，可使水流成螺旋状向水平方向并继而向上流动，在曝气的同时兼有搅拌作用；池中无死区，夹带气泡的水平曝气流能完全冲刷池底的每个角落。

3、机体沉入水中运行，无噪音。进气管出水面可，增强消音效果。  4、结构简单、紧凑，机组寿命长，能承受大负荷的轴承，采用油浴的转轴密封和吸入叶轮的腔内空气防止工作时水与密封件接触，这些都将保证曝气机能够长期无故障运行。  ?

 型号和性能参数  型???? 号  QXB 0.75  QXB 1.5  QXB 2.2  QXB? 3  QXB? 4  QXB 5.5  QXB 7.5  QXB 11  QXB 15  QXB 18.5  QXB 22  功率（KW）  0.75  1.5  2.2  3  4  5.5  7.5  11  15  18.5  22

电流（A）  2.4  4  5.8  7.8  9.8  12.4  17  24  32  39  45  电压（V）  380

转速（r/min）  1470  频率（Hz）  50  绝缘等级  F  潜入深度  1.5  2  3  3  3  3  4  5  5  5.5  6

进气量（m3/h）  10  22  35  50  75  85  100  160  200  260  320

服务直径（m）  ? 2.8  ? 4.2  ? 5.0  ? 5.8  ? 6.6  ? 7.8  ? 9.0  ?10.0  ?11.0  ?12.4  ?13.5  ?

外型尺寸图  型号  QXB 0.75  QXB 1.5  QXB 2.2  QXB 3  QXB 4  QXB 5.5  QXB 7.5  QXB 11  QXB 15  QXB 18.5  QXB 22  H  510  510  753  753  920  1079  1079  1500  1500  1666  1666  L  1500  2000  3000  3000  3000  3500  4000  5000  5000  5500  6000  465  465  465  704  704  704  820  820  950  950  1000  1000

进气直径  32  32  50  50  50  80  80  80  80  100  100

底盘高度  150  150  300  300  300  350  350  350  350  400  400
